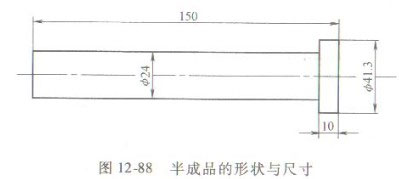

经加后的半成品工件需进行正火处理,其形状与尺寸见下图。材质为经加工后的半成品工件需进行正火处理,其形状与尺寸见下图。材质为20MnSi钢,每件质量0.54kg,要求的正火温度1050℃,生产率为12件/min,即388.8kg/h。
由于该工件是变截面的,小头直径巾24mm,大头直径41.3mm,选用的中频感应加热设备功率为250kW,电流频率2500Hz。所用的感应器为螺旋圆柱形,感应线圈内径小85mm,长度1800mm,用14mm x 10mm ×2mm 的矩形纯铜管绕制,纯铜管不包绝缘层,线圈的匝间留有一定的间隙,利用空气绝缘,工作时通水冷却。感应线圈内的耐热衬套为石英管,其外径巾60mm、内径50mm、长度1800mm。在石英管与感应线圈之间衬以硅酸铝纤维毡,其厚度12.5mm。在感应线圈内可以放置工件12件,没有水冷导轨,工件直接放在石英管里一件接着一件地被推动进料。每5s从感应器的进料端推人一件工件,在感应器的出料端就推出一件已加热到1050℃的工件。感应器的端电压为1400V,工件的加热时间为1min,工件的温度基本一致,满足工艺要求。
这套中频感应加热设备的特点是感应线圈的端电压为1400V,耐热衬套为石英管,没有水冷导轨,工件的加热时间比理论计算的要长一些,这就保证了工件加热温度的均匀性。
